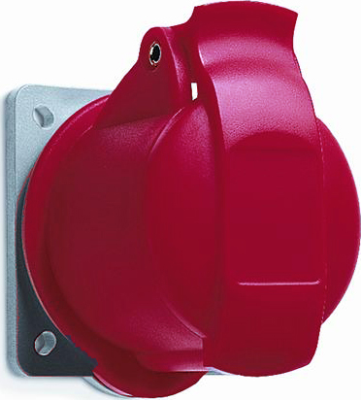

Tomada de embutir 3P+T, para corrente de 16A, tensão de 380 a 415V, vermelho, posição 6h e grau de proteção IP44.
Os Plugues e Tomadas Industriais são utilizados para a conexão de equipamentos em todos os tipos de aplicações em que é necessário conectar e desconectar. Os plugues e tomadas industriais da ABB são escolhidos quando segurança, confiabilidade e durabilidade são solicitadas.
Contatos confiáveis evitam paradas e interrupções de energia, o que leva ao aumento da produtividade. Conexões seguras evitam acidentes.
Equipamentos duráveis evitam tempo e custos perdidos devido à manutenção.
Plugues e tomadas industriais Confiáveis, duráveis e seguros. Perfeito para sua aplicação.
Dividimos nossa gama de plugues e tomadas industriais em quatro grupos:
Easy & Safe são produtos de alta qualidade para aplicações básicas.
Tough & Safe são produtos para aplicações em ambientes exigentes.
Critical & Safe com funções de segurança adicionais.
Fast & Safe com conectores de terminal sem parafusos
Relação Cores x Tensão
| Posição do pino terra |
2P + T | 3P + T | 3P + N + T | ||||||
| 1 |
|
Tensão opcional (não declarada abaixo) |
|
Tensão opcional (não declarada abaixo) |
|
Tensão opcional (não declarada abaixo) |
|||
| 2 |
|
> 50 V~ >300/500 Hz |
|
> 50 V~ >300/500 Hz |
|
> 50 V~ >300/500 Hz |
|||
| 3 |
|
Não utilizada |
|
380 V~ 50 Hz, 440 V 60 Hz |
|
220/380 V~ 50 Hz, 250/440 V 60 Hz |
|||
| 4 |
|
100/130 V~ 50 a 60 Hz |
|
100/130 V~ 50 a 60 Hz |
|
57/100...75/130 V~ 50 a 60 Hz |
|||
| 5 |
|
Não utilizada |
|
600/690 V~ 50 a 60 Hz |
|
347/600 a 400/690 V~ 50 a 60 Hz |
|||
| 6 |
|
200/250 V~ 50 a 60 Hz |
|
380/415 V~ 50 a 60 Hz |
|
200/346...240/415 V~ 50 a 60 Hz |
|||
| 7 |
|
480/500 V~ 50 e 60 Hz |
|
480/500 V~ 50 e 60 Hz |
|
277/480...288/500 V~ 50 a 60 Hz |
|||
| 8 |
|
Não utilizada |
|
1000 V~ (para 63 A e 125 A) |
|
Não utilizada |
|||
| 9 |
|
380/415 V~ 50 a 60 Hz |
|
200/250 V~ 50 a 60 Hz |
|
120/208...144/250 V~ 50 a 60 Hz |
|||
| 10 |
|
> 50 V~ 100...300 Hz |
|
> 50 V~ 100/300 Hz |
|
> 50 V~ 100/300 Hz |
|||
| 11 (instalação marítima) |
|
Não utilizada |
|
440/460 V~ 60 Hz |
|
250/440...265/460 V~ 60 Hz |
|||
| 12 |
|
Alimentação do transformador isolador |
|
Alimentação do transformador isolador |
|
Alimentação do transformador isolador |
|||
| Descrição dos terminais | 3P+T |
| Posição do pino terra | 6Horas |
| Corrente máxima | 16A |
| Certificações | IEC 60309-1, -2 |
| Seção do Cabo | 1.5 a 4mm² |
| Tipo | Tomada de Embutir |
| Cor | Vermelho |
| Encapsulamento | Plástico |
| Grau de proteção | IP 44 |
| Série | Basic & Safe |
| Fabricante | ABB |
| Código do Fornecedor | 2CMA102167R1000 |
| Código Safety Control | 027664 |
| Catálogo | CATÁLOGO DE PLUGUES E TOMADAS | Visualizar PDF |
| Datasheet | DATASHEET 316R6 | Visualizar PDF |
