Descrição do Produto

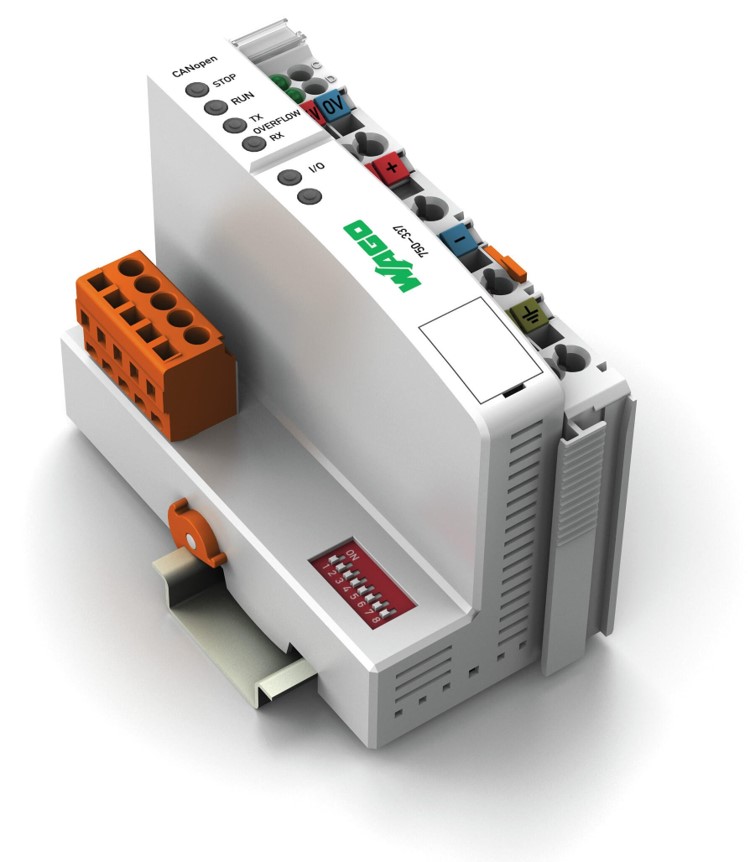

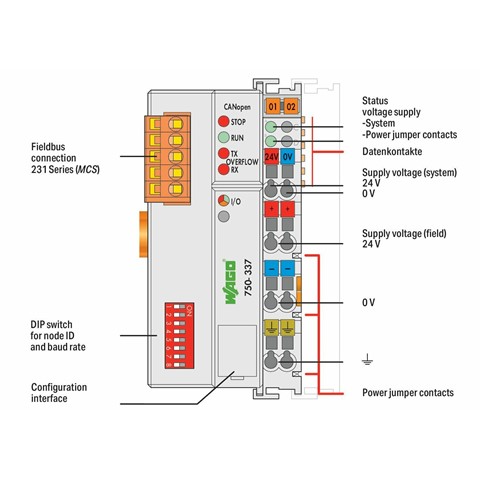

Acoplador de Rede Canopen 750-337

Acoplador de barramento de campo para conectar o I/O System da WAGO como slave ao barramento de campo CANopen. Os dados são transmitidos via PDOs e SDOs.

O acoplador de barramento de campo detecta todos os módulos de I/O conectados e cria uma imagem de processo local. Os dados analógicos e de módulos especiais são enviados através de palavras e/ou bytes; os dados digitais são enviados bit a bit.

A imagem local do processo é dividida em duas zonas de dados contendo os dados recebidos e os dados a serem enviados. Os dados do processo podem ser enviados através do CANopen a um sistema de controle para outros processamentos. Os dados de saída do processo são enviados através do barramento de campo CANopen.

Os dados dos módulos analógicos são armazenados nos PDOs de acordo com a ordem na qual os módulos são conectados ao acoplador do barramento. Os bits dos módulos digitais são enviados byte por byte e também mapeados nos PDOs. Se a quantidade de informações de I/O digital exceder oito bits, o acoplador começa automaticamente com um novo byte.

Todas as entradas do diretório do objeto podem ser mapeadas, conforme necessário, nos 32 Rx PDOs e 32 Tx PDOs.

A imagem de processo completo de entrada e saída pode ser transmitida usando SDOs.

Módulos de espaçamento podem ser definidos via software.
