Descrição do Produto

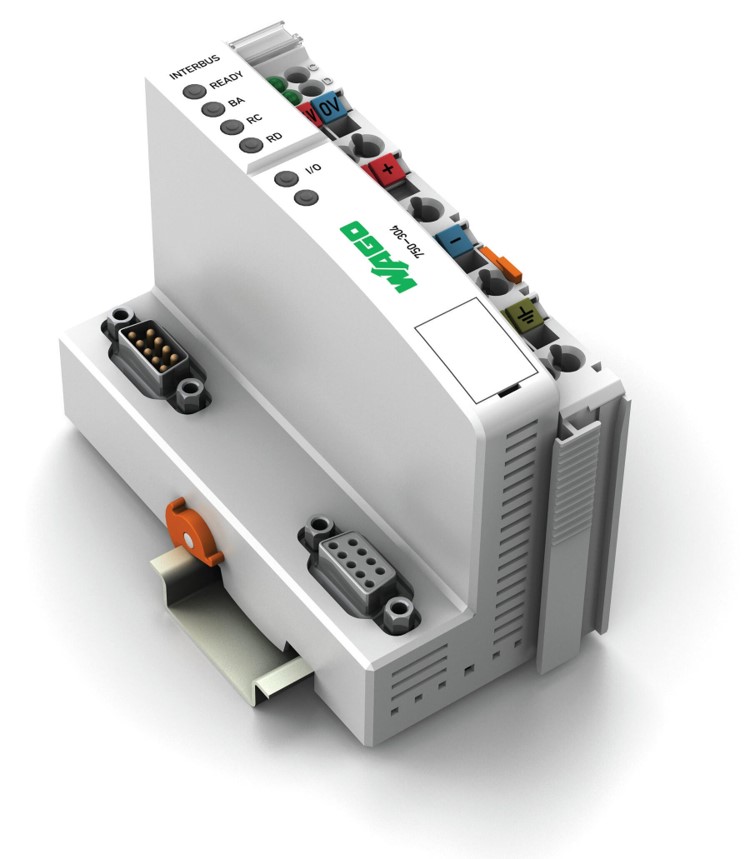

Acoplador de Rede Interbus 750-304

Acoplador de barramento de campo para conectar o I/O System da WAGO como um slave ao INTERBUS.

O acoplador de barramento de campo detecta todos os módulos de I/O conectados e cria uma imagem de processo local. Esta imagem de processo pode incluir o arranjo misto de módulos analógicos (transferência palavra a palavra) e digitais (transferência bit a bit).

A imagem do processo pode ser transferida através do fieldbus INTERBUS para a memória do sistema de controle.

A imagem local do processo é dividida em duas zonas de dados contendo os dados recebidos e os dados a serem enviados. Os dados do processo podem ser enviados através do INTERBUS a um sistema de controle para outros processamentos. Os dados de saída do processo são enviados através do INTERBUS.

Os dados dos módulos analógicos são armazenados na imagem do processo, criada automaticamente de acordo com a ordem na qual os módulos são conectados ao acoplador. Os bits dos módulos digitais são enviados byte a byte e adicionados aos dados analógicos. Se a quantidade de informações de I/O digital exceder oito bits, o acoplador começa automaticamente com um novo byte.
