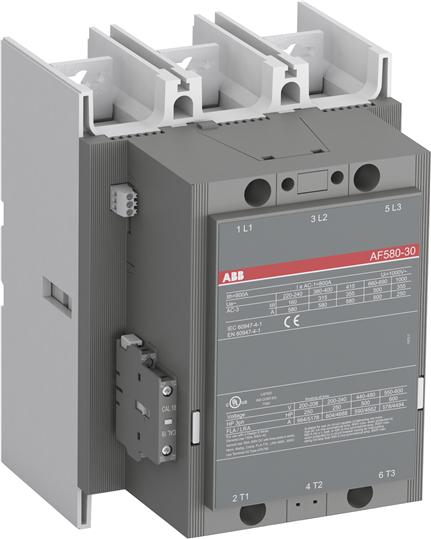

AF580-30-11-68 - Contator 580-1NA+1NF- 24-60VDC/AC

Contator de potência com bobina eletrônica para circuitos de controle e acionamento de cargas.

Qtde:

Descrição do Produto

Contatores de 3 polos AF

Garantir tempo de atividade e otimizar os estoques com a mais recente tecnologia de AF para até 2650 A.

Equipados com a tecnologia AF, os contatores estabeleceram um novo padrão na indústria. A bobina de controle eletrônico oferece múltiplos benefícios em relação às alternativas convencionais e, junto com a ampla oferta de produtos da ABB, sempre uma configuração ótima.

Benefícios principais

  • Otimize sua logística e corte os custos administrativos, com menos variáveis de produtos com que se preocupar
  • Acesse suporte global e use os mesmos produtos no mundo todo: a bobina padrão de 100- 250 V CA/CC cobre todas as redes elétricas padrão
  • A redução de 80% no consumo de energia da bobina permite uma economia significativa
  • Garanta o tempo de operação, permitindo que a tecnologia AF contorne situações de queda ou afundamento de tensão.

Características principais

  • Até 560 kW – 400 VAC trifásico, 900 hp – 480 V e 2650 A ou 690 VAC monofásico, 2700 A - uso geral
  • 4 bobinas bastam para cobrir 24 V – 500 VAC ou 20 V – 500 V DC
  • Conexões do tipo parafuso, por mola ou conexão para terminal olhal
  • Supressores de surto incorporados
  • Conjuntos de conexão e unidade de intertravamento para dispositivos de partida do tipo reversão ou estrela-triângulo para montagem fácil, rápida e segura de dispositivos de partida
  • Contatos espelhados mecanicamente conectados

Dados Técnicos

Corrente Suportada 580A
Tensão da Bobina 24 a 60 VDC/AC
Contatos Auxiliares 1 NA + 1 NF
Tensão de operação 690 a 1000 V
Potência Nominal (400 V) 315 kW
Frequência Nominal 50 a 60Hz
Corrente em AC-1 (690 V) 55 °C 600A
Corrente em AC-3 (380 / 400 V) 55 °C 580A
Normas IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Peso 15Kg
Dimensão 210 x 242 x 283mm
Código do Fornecedor 1SFL617001R6811
Série AF
Fabricante ABB
Código Safety Control 014690

Download

Datasheet DATASHEET CONTATOR AF580-30-11-68 Visualizar PDF
