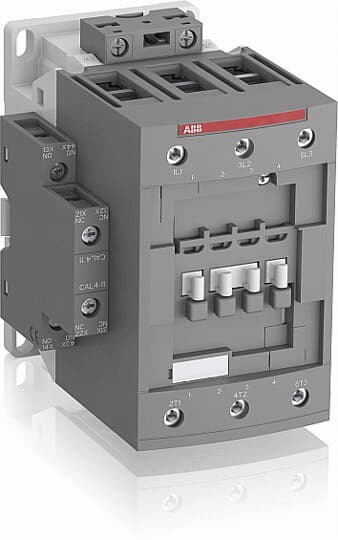

AF96-30-11-41 - Contator 96A-1NA+1NF- 24-60VAC

Contator de potência com bobina eletrônica para circuitos de controle e acionamento de cargas.

Qtde:

Descrição do Produto

Para os contatores de bobina eletrônica, o sistema eletrônico dos mesmos deverão retificar a tensão CA ou CC do circuito de controle para uma tensão de controle CC que é aplicada na bobina. Desta forma são necessárias apenas quatro modelos de bobinas para cobrir 24 V CA/20 V CC - 500 V CA/CC.

  • Bobina eletrônica
  • Contatores de 3 ou 4 polos
  • Tensão alternada e contínua no mesmo contator
  • Tensão de operação:
    20–60VDC
    24 - 60V 50/60 Hz AC
    48 – 130V 50/60 Hz AC, DC
    100 – 250V 50/60 Hz AC, DC
    250 – 500V 50/60 Hz AC, DC
  • Faixa de corrente: 9A à 2650A
  • Contatos auxiliares de instalação frontal e lateral
  • Intertravamento mecânicos e elétricos
  • Temporizadores
  • Supressores de surto incorporado
  • Capas, adaptadores e extensões para terminais
  • Kits de conexão
  • Relés de sobrecarga térmicos e eletrônicos.
  • Baixo consumo da bobina para atracamento AC e DC
  • Segue a Norma IEC 60947-4

Dados Técnicos

Corrente Suportada 96A
Tensão da Bobina 24 a 60 VDC/AC
Contatos Auxiliares 1 NF / 1 NA
Tensão de operação 690VAC
Potência Nominal (380 / 400 V) 45kW
Frequência Nominal 50 / 60Hz
Peso 1,26Kg
Dimensão 82 x 116 x 125,5mm
Normas IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Corrente em AC-1 (690 V) 60 °C 105A
Corrente em AC-3 (380 / 400 V) 60 °C 96A
Série AF
Fabricante ABB
Código do Fornecedor 1SBL407001R4111
Código Safety Control 014566

Download

Datasheet AF96-30-11-41
