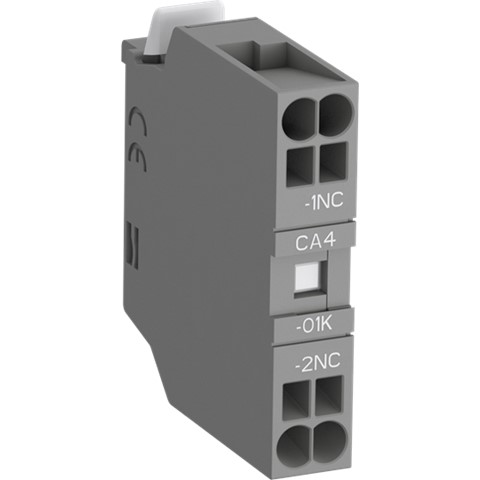

CA4-01K é um bloco auxiliar de 1 polo, normalmente fechado, para ambientes industriais padrão, montado frontalmente em contatores da linha AF. O bloco de contato auxiliar é equipado com terminais de mola push-in.
Os blocos de contato auxiliares são usados ??para a operação de circuitos auxiliares e circuitos de controle em ambientes industriais padrão.
Tipos de blocos de contato auxiliares para montagem frontal:
• CA4..K - bloco frontal de 1 ou 4 polos, com contatos N.A., N.F. instantâneos;
• CAL4 - bloco lateral com 2 contatos: 1 N.A. + 1 N.F. instantâneos.
Os blocos de contato auxiliar de 4 polos tem diferentes modelos com os sufixos E, M, U ou N, de acordo com o modelo de contator ou relé onde é aplicado, para conformidade com os requisitos normativos de marcação e posicionamento dos terminais.
Os blocos de contatos auxiliares são equipados com terminais de mola push-in protegidos contra contato direto acidental e possuem a marcação de função correspondente.
| Contatos Auxiliares | 1 NF |
| Tipo de montagem | Frontal |
| Compatível | Contatores AF |
| Tipo de terminal | Mola Push-in |
| Tensão de operação | 24V a 690V |
| Tensão de Isolação | Conforme IEC 60947-5-1: 690VAC |
| Tensão de proteção | 6kV |
| Faixa de frequência | 50 / 60 Hz |
| Corrente em AC-15 | 24/127V: 6 A, 220/240V: 4 A, 400/440V: 3 A, 500/690V: 2A |
| Dimensão | L: 10mm; A: 45mm; P: 39.5mm |
| Código do Fornecedor | 1SBN010160R1001 |
| Código Safety Control | 027190 |
