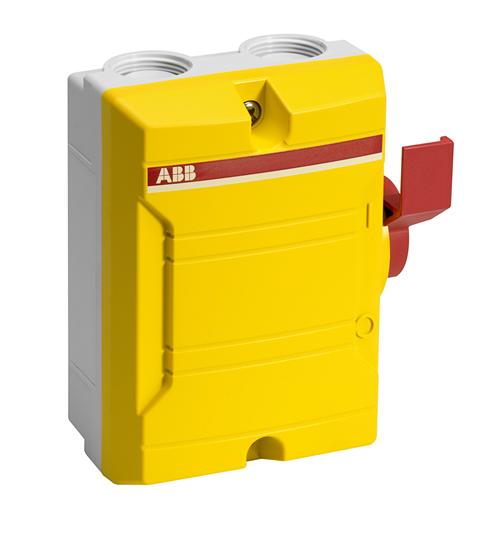

Chave seccionadora BWS316YTPN

Chave seccionadora tripolar montada em caixa de sobrepor, para cargas de até 25A, tampa com intertravamento, alavanca de operação lateral.

Qtde:

Descrição do Produto

Chaves Seccionadoras Enclausuradas de Segurança

Para condições operacionais exigentes


Cada aspecto de nossas chaves de segurança enclausuradas é projetado para segurança e desempenho confiável, mesmo em condições operacionais exigentes. Isso ajuda a garantir que o maquinário não possa ser iniciado acidentalmente durante a manutenção.

Desempenho testado

Para garantir a segurança máxima, é sempre uma boa prática usar uma chave separado para partida e parada normais e usar a chave de segurança apenas durante o reparo e manutenção.

A linha da ABB inclui chaves de segurança operados lateralmente e frontal de 16 a 1200 Amperes, com classificações de energia de 7,5 a 1200 kW até 690 V. As classificações correspondem à categoria de utilização AC-23A.

Os gabinetes estão disponíveis em plástico, alumínio, chapa de aço, chapa de aço inoxidável e material à prova de ácido. O material apropriado pode ser selecionado de acordo com a preferência ou aplicação. Todos os nossos interruptores de segurança foram testados de acordo com o padrão IEC 60947-3. Após testes rigorosos, nossos interruptores de segurança provaram manter um alto grau de segurança.

Nossas chaves de segurança são fornecidas com um contato auxiliar que pode ser usado para intertravamento elétrico. Isso é feito conectando a chave de segurança a uma partida ou outros dispositivos de controle do motor. Para facilitar a identificação, cada interruptor de segurança possui uma etiqueta adesiva. Para as condições operacionais mais extremas, contatos auxiliares banhados a ouro resistentes à corrosão estão disponíveis mediante solicitação.

Segurança EMC garantida

O projeto da ABB também leva em consideração a necessidade de desempenho confiável em ambientes com distúrbios eletromagnéticos (EMC), com total conformidade com IEC 61000-6-3 / 4 ou EN 55011, de acordo com a diretiva da UE 2004/108 / EC. Compatibilidade eletromagnética (EMC) refere-se à capacidade de um dispositivo funcionar apesar das perturbações eletromagnéticas no ambiente sem perturbar eletromagneticamente outros dispositivos em seu entorno. Isso é importante em ambientes onde a perturbação dos conversores de frequência pode aumentar até dezenas ou até centenas de MHz.

Dados Técnicos

Corrente Suportada 25A
Número de polos 3
Tipo de montagem Caixa de sobrepor
Ligação das fases Entrada por cima ou por baixo
Corrente em AC-22 (380 ... 415 V) 25A
Corrente em AC-23 (380 ... 415 V) 16A
Tensão de operação 690VAC
Tipo de terminal Terminal a parafuso
Local de operação Lateral
Manopla Inclusa
Dimensão 111 x 130 x 60mm
Grau de proteção IP 65
Série BW
Fabricante ABB
Código do Fornecedor 2CMA142423R1000
Código Safety Control 001349

Download

Catálogo CATÁLOGO DE CHAVES SECCIONADORAS COM INTERTRAVAMENTO Visualizar PDF
