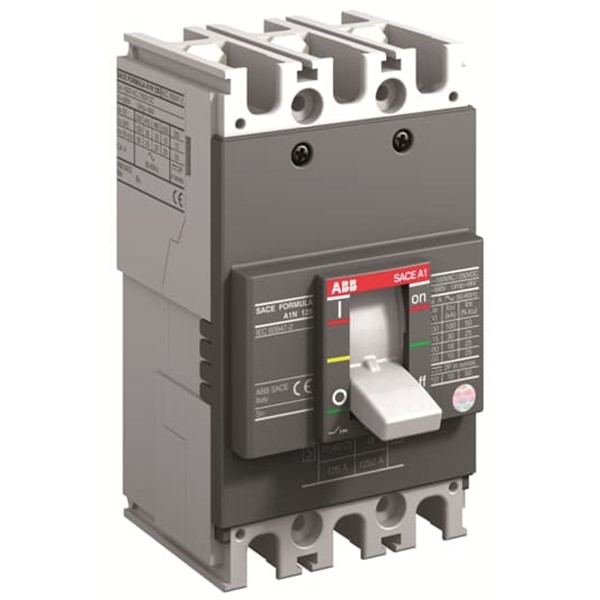

Disjuntor em caixa moldada, Linha: Formula, 3 polos, Instalação fixa, Comando manual, Com terminais frontais para barra, Corrente nominal: 80A, Capacidade de ruptura (Icu) - 10kA 240Vca - 10kA 380V - 10kA 415Vca.
A linha SACE FORMULA é composta por três tamanhos de estrutura: A1, A2 e A3 para até 630A..
Prontos para usar
Limiares fixos nas unidades de disparo, versão pré-cabeada dos acessórios e o link FORMULA economizam tempo na hora de pôr os FORMULA em operação.
Fácil de encomendar e de usar
Versões com 1,2,3 e 4 polos para até 250 A, nenhuma redução de desempenho por temperatura até os 50 °C e uma gama comum de acessórios para engate.
Compactos e flexíveis
Dimensões extremamente compactas e profundidades coordenadas significam dimensões padronizadas e economia no projeto dos painéis de distribuição.
| Corrente Suportada | 800A |
| Número de polos | 3 |
| Curva de Disparo | Ajuste TMF |
| Tensão Nominal | 415VAC |
| Tensão de Isolação | 690VAC |
| Frequência Nominal | 50/60Hz |
| Corrente de Curto-circuito | 240V: 10 kA / 415V: 10kA |
| Tipo de montagem | Trilho DIN 35mm |
| Dimensão | 76,2 x 130 x 60mm |
| Tipo de Atuador | Alavanca |
| Modo de conexão | Borne a parafuso |
| Capacidade de conexão | Cabo ou Barramento |
| Durabilidade Elétrica | 1500 ciclos |
| Durabilidade Mecânica | 8500 ciclos |
| Grau de proteção | IP 20 |
| Série | Formula |
| Fabricante | ABB |
| Código Safety Control | 002100 |
| Código do Fornecedor | 1SDA079813R1 |
| Datasheet | DATASHEET - A0C 100 TMF 80-800 | Visualizar PDF |
