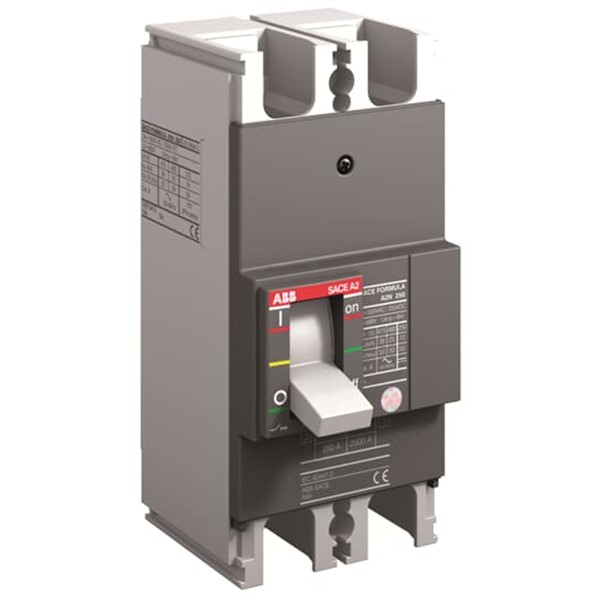

Disjuntor em caixa moldada, Linha: Fórmula, 2 polos, instalação fixo, com terminais frontais para barra, acionamento termomagnético, corrente nominal: 200-2000A.
Prontos para usar
Limiares fixos nas unidades de disparo, versão pré-cabeada dos acessórios e o link FORMULA economizam tempo na hora de pôr os FORMULA em operação.
Fácil de encomendar e de usar
Versões com 1, 2, 3 e 4 polos para até 250 A, nenhuma redução de desempenho por temperatura até os 50 °C e uma gama comum de acessórios para engate.
Compactos e flexíveis
Dimensões extremamente compactas e profundidades coordenadas significam dimensões padronizadas e economia no projeto dos painéis de distribuição.
| Corrente Suportada | 200A |
| Curva de Disparo | Ajuste TMF |
| Tensão Nominal | 250VDC/550VAC |
| Tensão de Isolação | 690VAC |
| Frequência Nominal | 50/60Hz |
| Corrente de Curto-circuito | @240V: 50 kA / @440V: 25kA |
| Tipo de montagem | Trilho DIN 35mm |
| Dimensão | 70 x 150 x 60mm |
| Tipo de Atuador | Alavanca |
| Modo de conexão | Borne a parafuso |
| Capacidade de conexão | Cabo ou Barramento |
| Durabilidade Elétrica | 4000 ciclos |
| Durabilidade Mecânica | 10000 ciclos |
| Grau de proteção | IP 20 |
| Fabricante | ABB |
| Série | Formula |
| Número de polos | 2 |
| Código Safety Control | 006395 |
| Código do Fornecedor | 1SDA066545R1 |
| Datasheet | DATASHEET - DISJUNTOR - A2N 250 TMF 200-2000 | Visualizar PDF |
