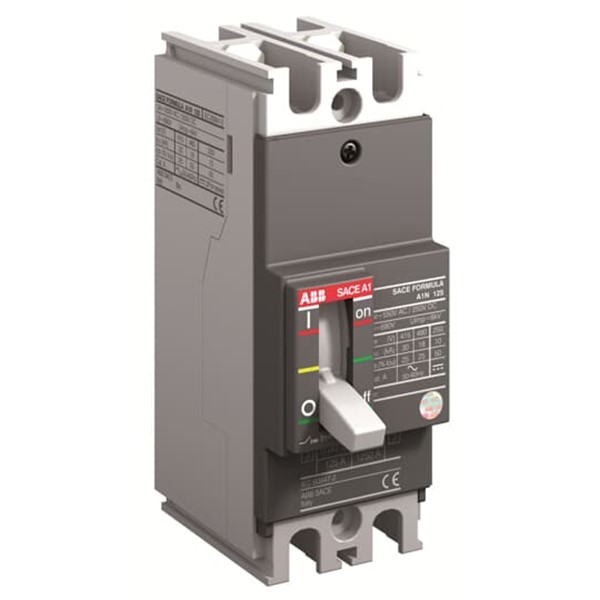

Disjuntor em caixa moldada, Linha: Formula, 2 polos, Instalação fixo, Comando manual, Com terminais frontais para barra, Corrente nominal: 32A, Capacidade de ruptura (Icu) - 50kA 240Vca - 36kA 380V - 36kA 415Vca - 25kA 440Vca - 18kA 480Vca - 10kA 500Vca e 10kA 250Vcc, com relé termomagnético fixo TMF.
Prontos para usar
Limiares fixos nas unidades de disparo, versão pré-cabeada dos acessórios e o link FORMULA economizam tempo na hora de pôr os FORMULA em operação.
Fácil de encomendar e de usar
Versões com 1, 2, 3 e 4 polos para até 250 A, nenhuma redução de desempenho por temperatura até os 50 °C e uma gama comum de acessórios para engate.
Compactos e flexíveis
Dimensões extremamente compactas e profundidades coordenadas significam dimensões padronizadas e economia no projeto dos painéis de distribuição.
| Corrente Suportada | 32A |
| Número de polos | 2 |
| Curva de Disparo | Ajuste TMF |
| Tensão Nominal | 250VDC/550VAC |
| Tensão de Isolação | 690VAC |
| Frequência Nominal | 50/60Hz |
| Corrente de Curto-circuito | @240V: 50 kA / @380V: 36kA |
| Tipo de montagem | Trilho DIN 35mm |
| Dimensão | 50.8 x 130 x 60mm |
| Tipo de Atuador | Alavanca |
| Modo de conexão | Borne a parafuso |
| Capacidade de conexão | Cabo ou Barramento |
| Durabilidade Elétrica | 1500 ciclos |
| Durabilidade Mecânica | 8500 ciclos |
| Série | Formula |
| Fabricante | |
| Código Safety Control | 006552 |
| Código do Fornecedor | 1SDA068756R1 |
| Datasheet | DATASHEET - DISJUNTOR BIPOLAR - A1N 125 TMF 32A | Visualizar PDF |
