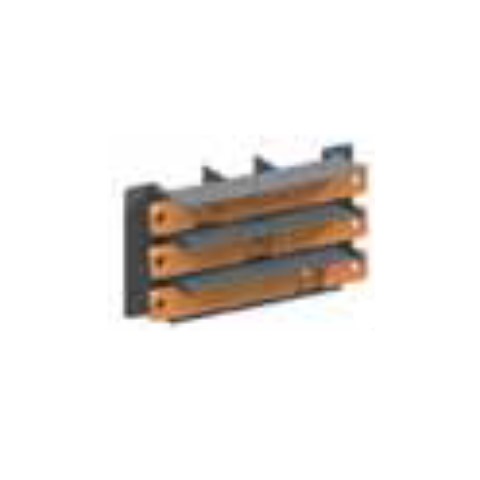

Kit de conexões de saída tamanho A2 para sistema de barramento Formula Link
Este sistema inovador desenvolvido pela ABB visa o ganho de tempo e qualidade nas montagens, permitindo a instalação de disjuntores da linha Formula em um espaço reduzido.
A solução consiste em um disjuntor principal na entrada para proteger todo o sistema e disjuntores de saída para proteger o circuito das cargas.
Caracteristicas:• Correntes de entrada de 250A, 400A, 630A ou 800A • 5 opções de comprimento no barramento principal • Conexões de entrada para disjuntores Formula-A2, Formula-A3 ou Tmax-T6 • Todos os componentes de cobre são banhados com estanho • Diversas opções de acessórios e componentes avulsos para montagem |
 |
| Corrente Suportada | 250A |
| Número de polos | 3 |
| Tensão de Isolação | 690VAC |
| Tensão de operação | max. 550 VCA |
| Corrente de Curto-circuito | 30kA |
| Normas | IEC-60439 |
| Material do barramento | Cobre |
| Fabricante | ABB |
| Código do Fornecedor | 1SDA066842R1 |
| Código Safety Control | 006529 |
| Datasheet | DATASHEET DISJUNTORES FORMULA | Visualizar PDF |
| Manual de Instalação (250A) | MANUAL DE INSTALACAO FORMULA LINK 250A | Visualizar PDF |
| Planilha de Seleção | FORMULARIO FORMULA LINK | |
| Manual de Instalação (400A) | MANUAL DE INSTALACAO FORMULA LINK 400A | Visualizar PDF |
| Manual de Instalação (630/800A) | MANUAL DE INSTALACAO FORMULA LINK 630/800A | Visualizar PDF |
