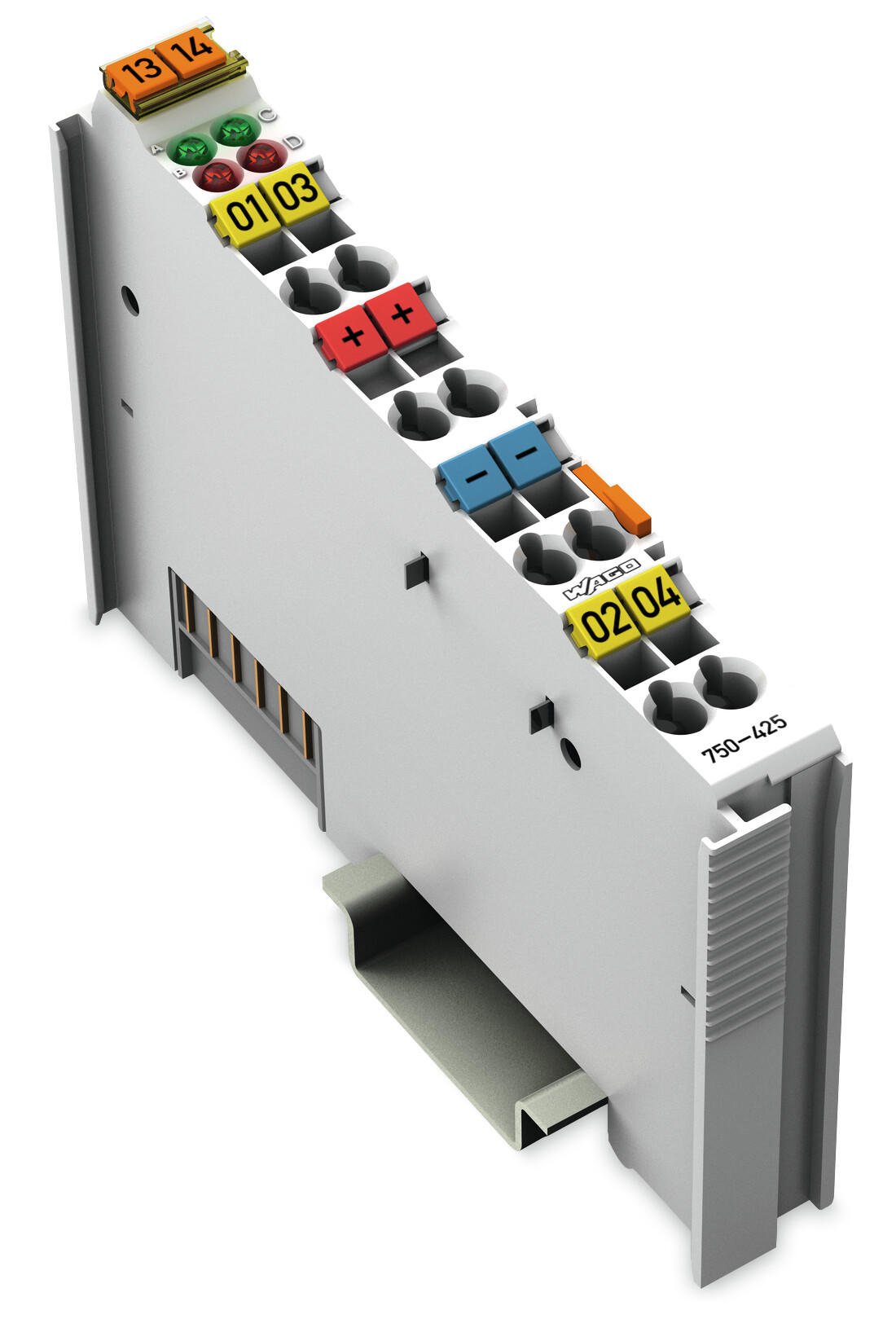

Módulo de entradas digitais para até 2 canais, alimentação feita através do barramento, com tecnologia de conexão Cage Clamp. Encapsulamento compacto com saídas para diagnóstico.

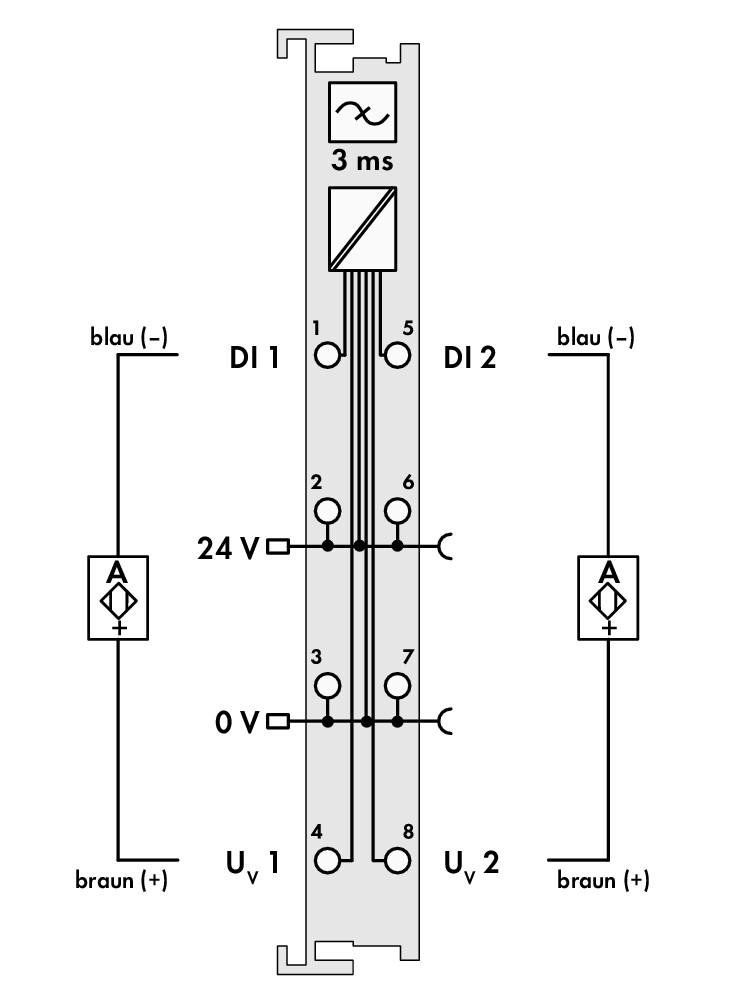

O módulo de entrada digital recebe sinais de controle dos sensores de proximidade NAMUR (baseado na EN 60947-5-6) no campo.
A alimentação da tensão de cada sensor é fornecida por uma fonte de 8,2V à prova de curto-circuito. Um curto-circuito ou quebra de linha são indicados na imagem do processo (1 bit) e via LED vermelho.

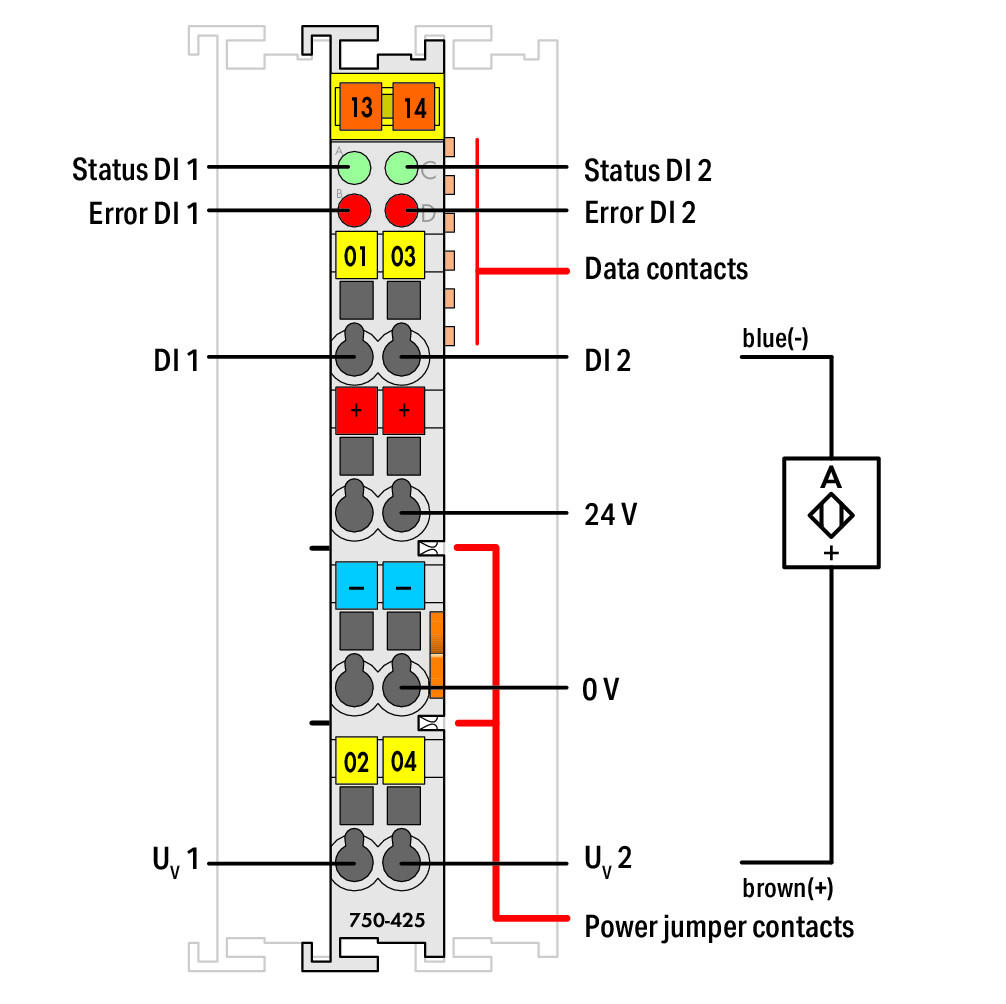

O LED verde indica o status da entrada:

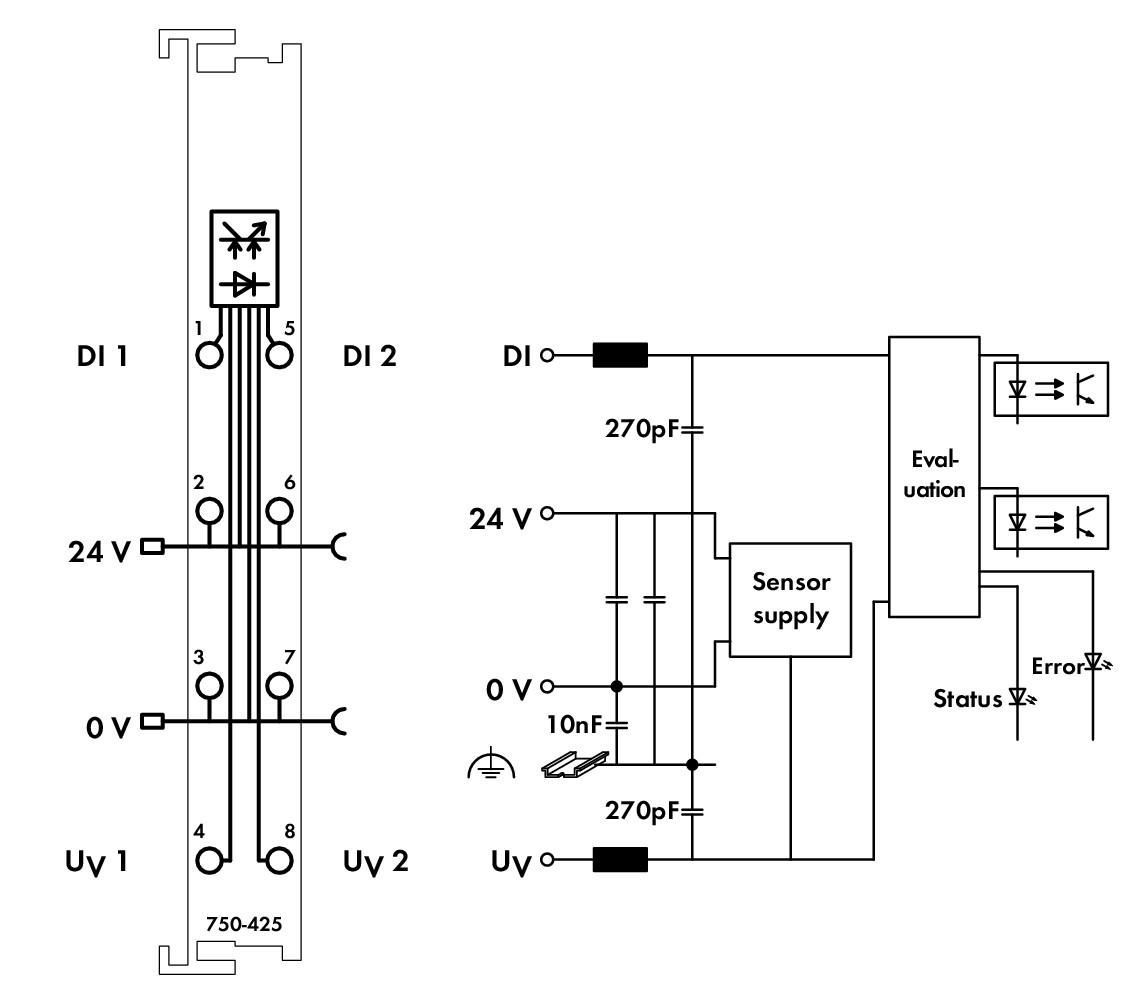

Os níveis de campo e do sistema são isolados eletricamente.
Compatível com qualquer Controlador ou Remota WAGO
| Quantidade de entradas | 2 |
| Sinal de entrada | 2,1 mA - PNP |
| Corrente consumida no barramento | 5 mA |
| Tensão de nivel lógico baixo | 1,2 mA |
| Tensão de nivel lógico alto | 2,1 mA |
| Filtro de Entrada | 3 ms |
| Largura do bit | 4 bits entrada, 2 bits dados, 2 bits erro (curto-circuito/interruptor de linha.) |
| Indicadores | 4 LEDs |
| Dimensão | 12 x 70 x 100mm |
| Encapsulamento | Plástico |
| Grau de proteção | IP 20 |
| Temperatura de operação | 0 a +55 ºC°C |
| Peso | 0,054Kg |
| Série | 750 |
| Fabricante | WAGO |
| Código do Fornecedor | 750-425 |
| Código Safety Control | 028502 |
| Manual | MANUAL MÓDULO | Visualizar PDF |
| Datashet | DATASHEET MÓDULO | Visualizar PDF |
