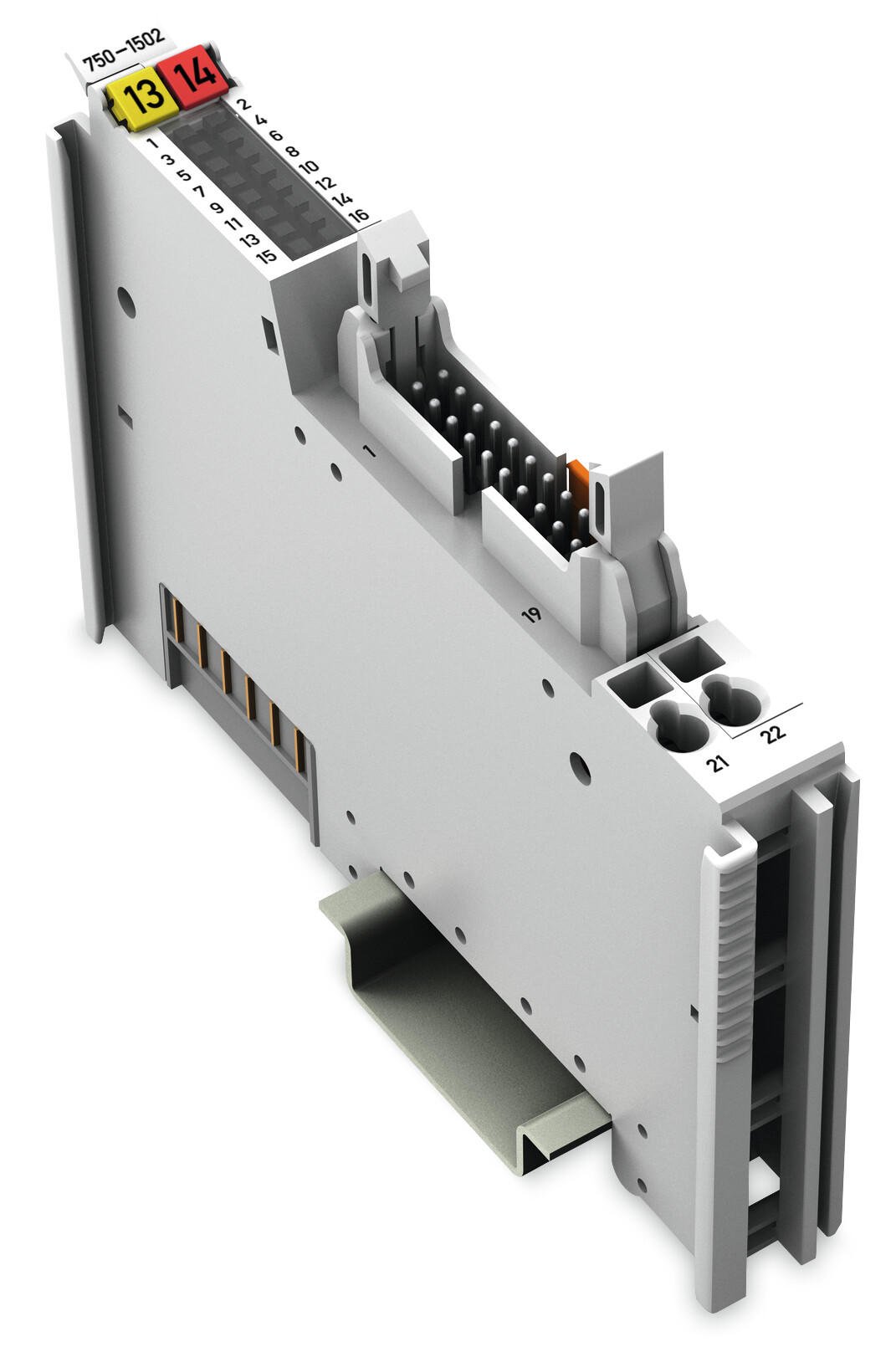

Módulo de entradas e saídas digitais para até 8 canais, alimentação feita através do barramento, com tecnologia de conexão Cage Clamp. Encapsulamento compacto conexão feita por cabo fita.

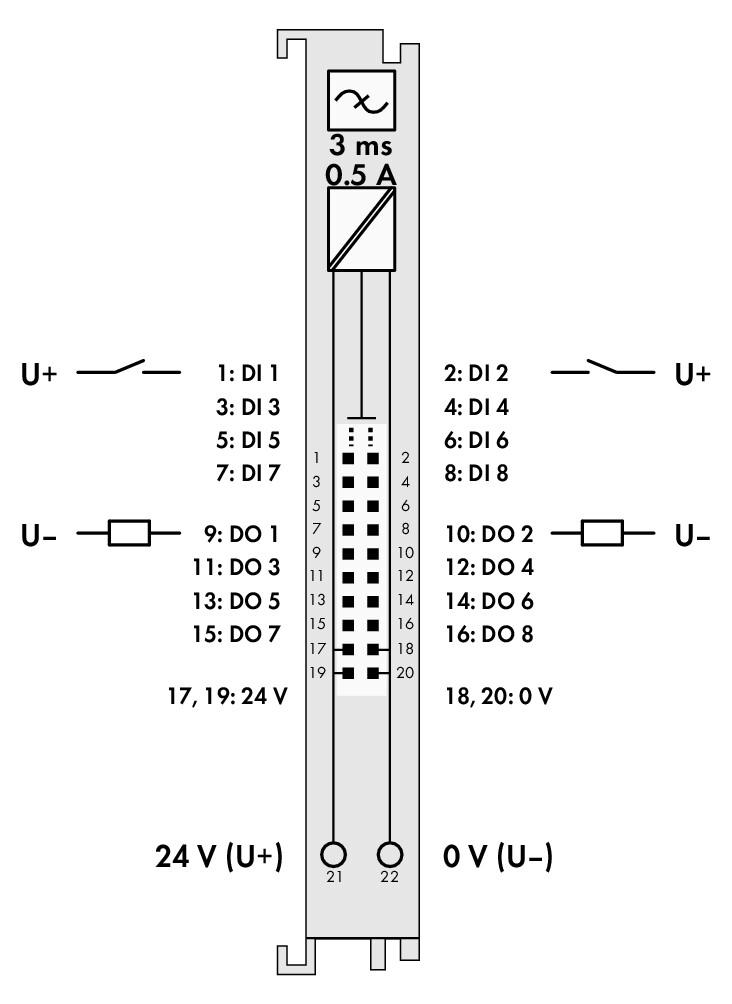

O módulo de saída/entrada digital oferece 8 entradas e 8 saídas a uma largura de apenas 12 mm (0,47 pol).Ele recebe sinais de controle binários do dispositivo do campo digital e os transmite aos atuadores conectados (como válvulas magnéticas, contatores, transmissores, relés ou outras cargas elétricas).

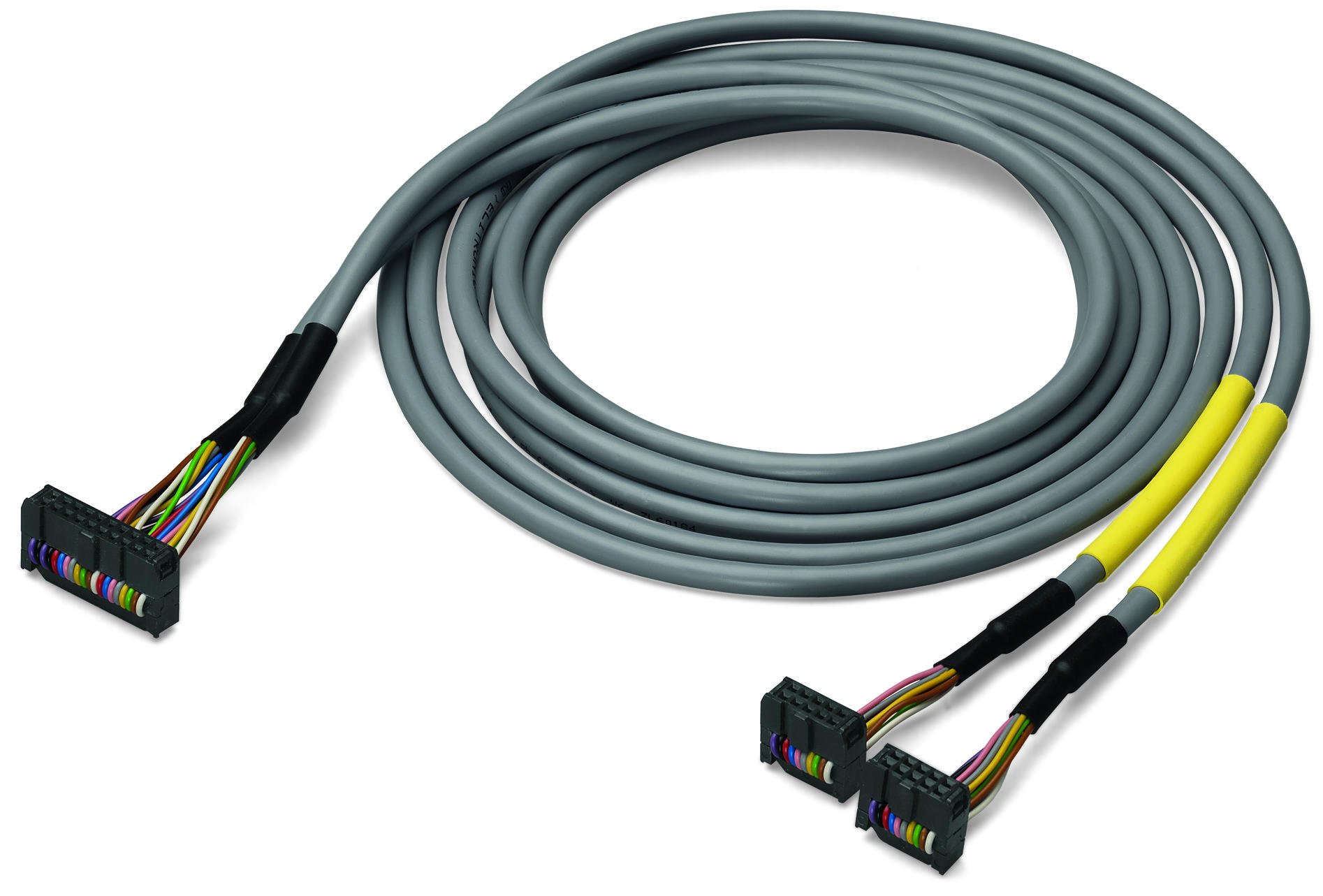

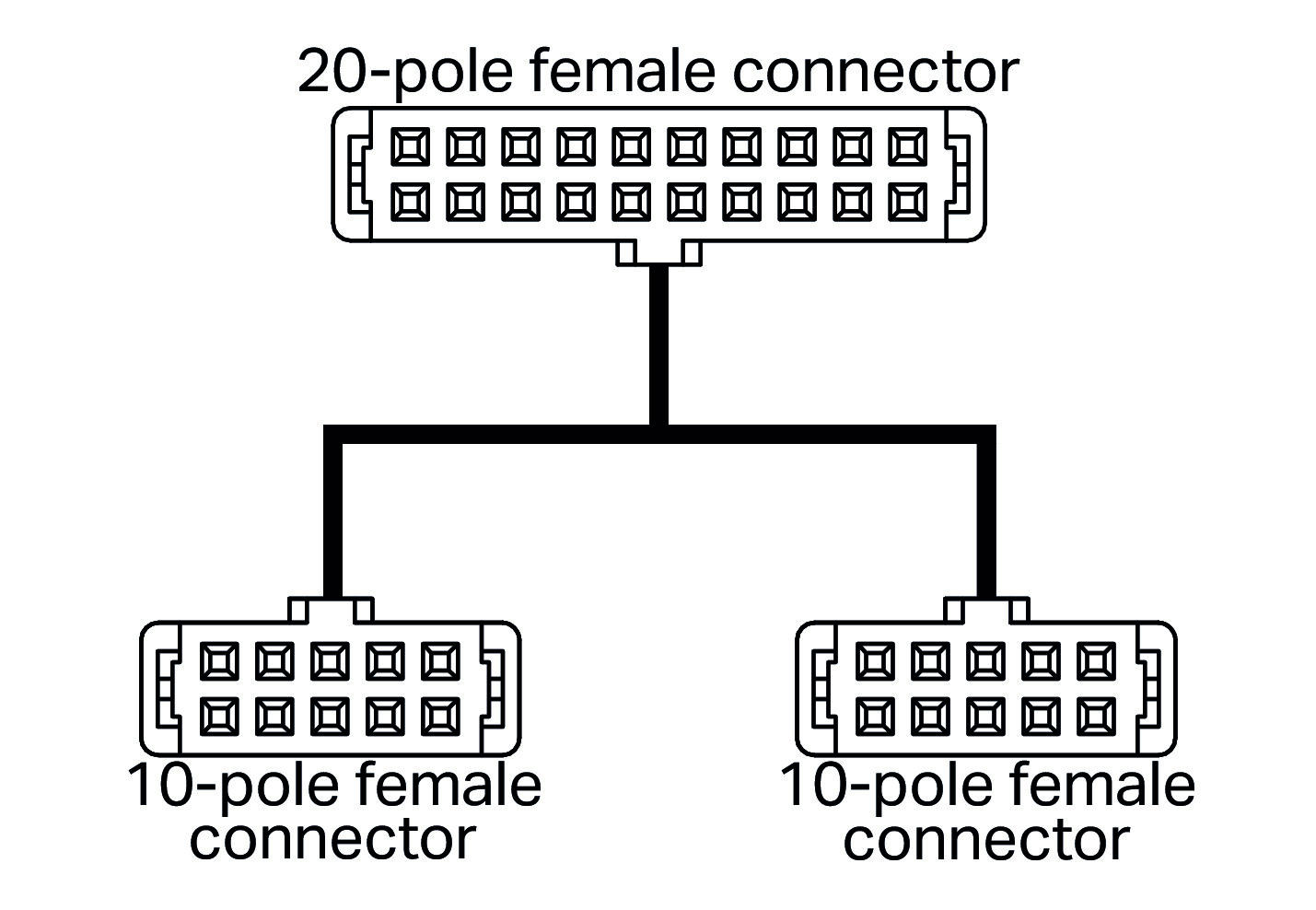

O módulo conecta módulos eletrônicos através de um cabo flat de 20 pólos (Cabo não incluso).
A alimentação de 24V é feita através de módulos eletrônicos de dois terminais CAGE CLAMP®.

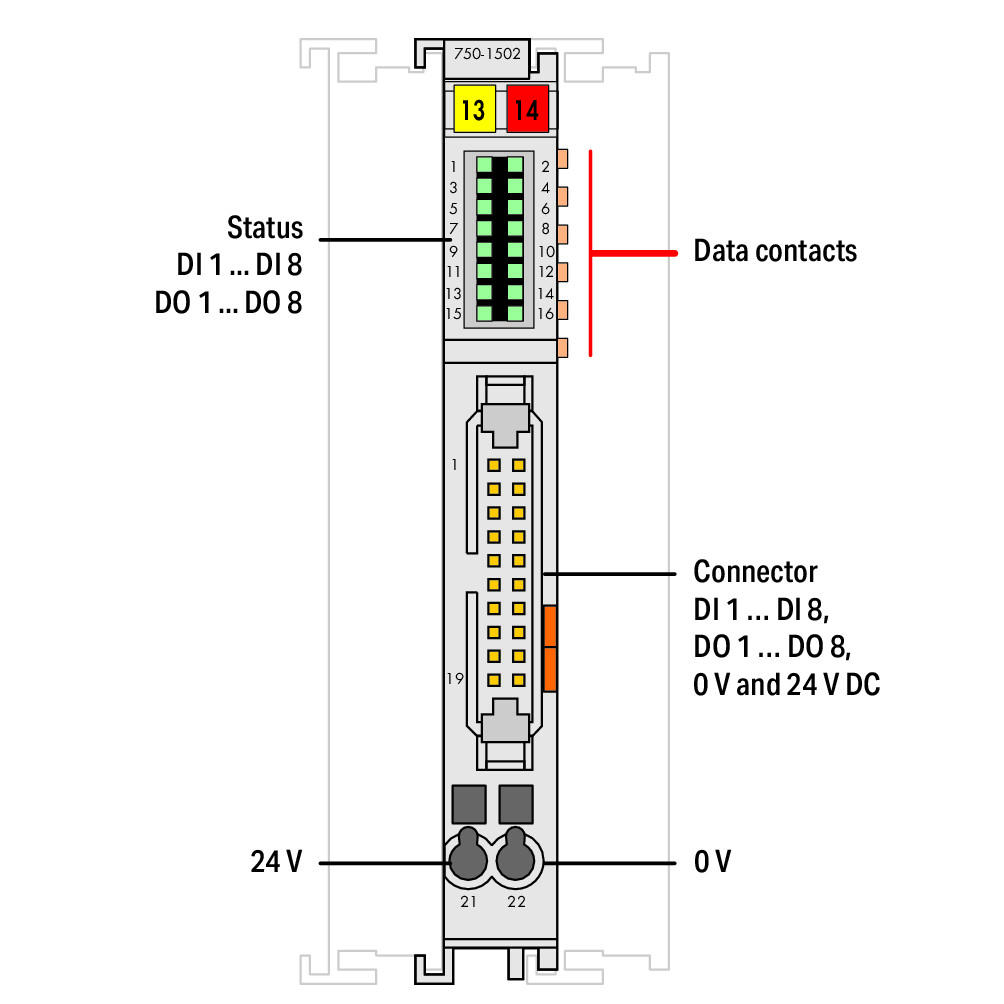

Um LED verde indica o status de comutação de cada canal.

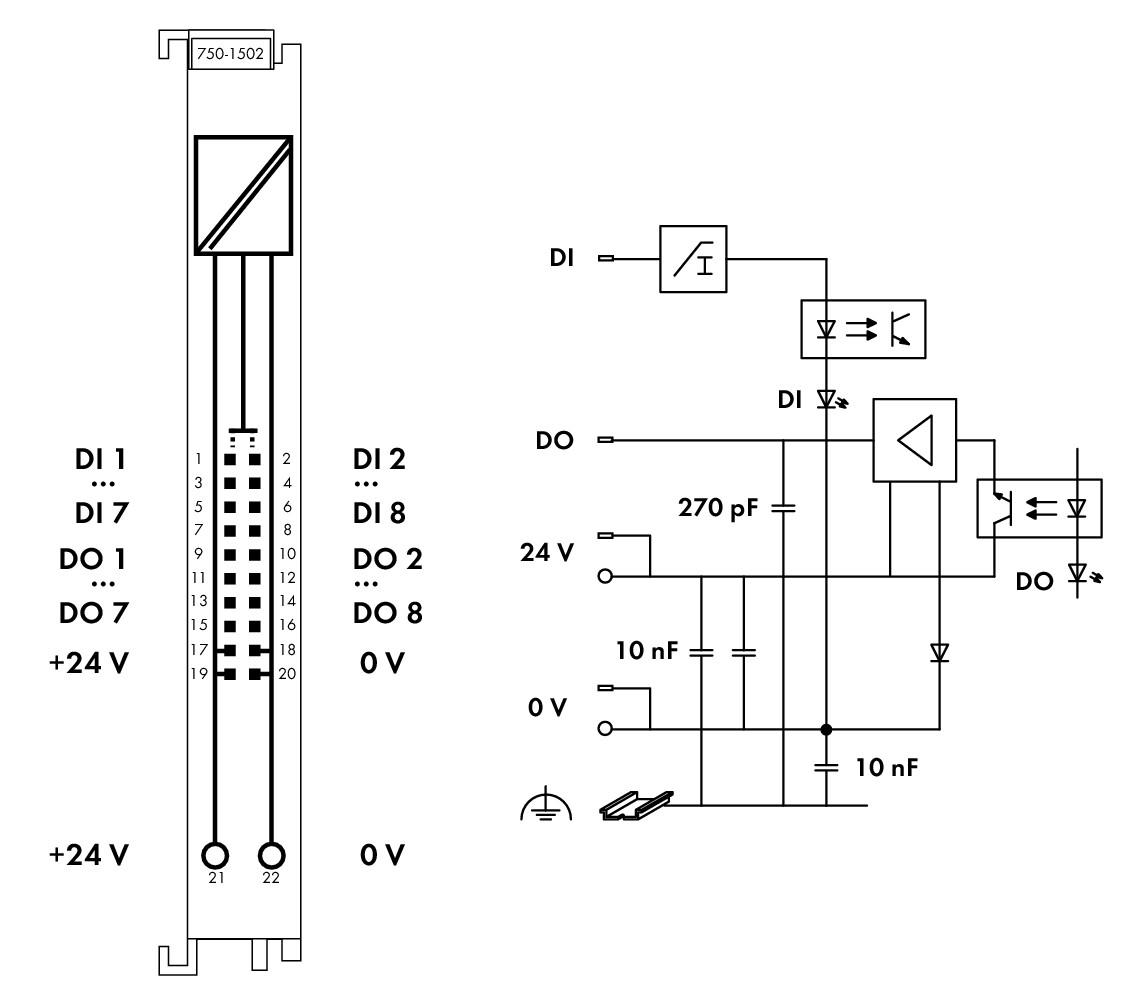

Um optoacoplador fornece o isolamento elétrico entre o barramento e o lado do campo.
- É necessária uma ferramenta de operação com uma lâmina de 2,5 mm (210-719) para abrir as conexões do Push-in CAGE CLAMP®.
Compatível com qualquer Controlador ou Remota WAGO
| Quantidade de saídas | 8 |
| Sinal de saída | 24 VDC - PNP |
| Quantidade de entradas | 8 |
| Corrente consumida no barramento | 30 mA |
| Corrente de saída por canal | 0,5 A |
| Largura do bit | 8 |
| Tolerância de alimentação | 25% |
| Indicadores | 16 LEDs para indicar o estado das entradas |
| Dimensão | 12 x 69 x 100mm |
| Encapsulamento | Plástico |
| Grau de proteção | IP 20 |
| Temperatura de operação | 0 a 55°C |
| Série | 750 |
| Fabricante | WAGO |
| Código do Fornecedor | 750-1502 |
| Código Safety Control | 028547 |
| Manual | MANUAL MÓDULO | Visualizar PDF |
| Datashet | DATASHEET MÓDULO | Visualizar PDF |
