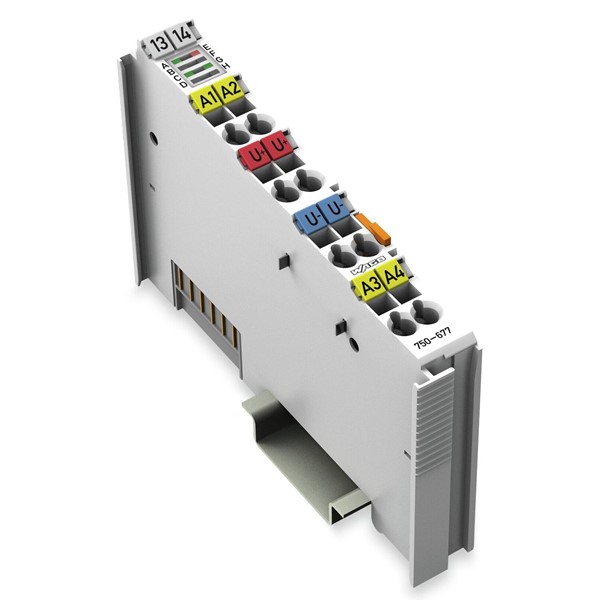

Módulo de saída digital de pulso - 4 canais / 750-677

Descrição do Produto

- Este módulo emite sinais PWM ajustáveis separadamente em quatro canais.

- Os canais podem ser configurados individualmente como LSS (comutação do lado baixo) ou HSS (comutação do lado alto) e são protegidos contra curto-circuito.

- Os sinais PWM têm cada um 16 bits de largura.

- O módulo suporta cinco modos de operação. Nos modos de operação “PWM DC” e “PWM Frq”, todos os quatro canais podem ser usados independentemente.

- O modo bridge também pode ser ativado se o mesmo modo de operação for definido em cada par de canais (1 e 2 ou 3 e 4). Ambos os canais funcionam de forma síncrona e podem ser conectados em paralelo. Nos outros três modos de operação complexos, dois canais se correlacionam funcionalmente.

- O primeiro canal emite o sinal PWM e o segundo canal um sinal estático (“0” ou “1”).
