Motor de armazenamento de energia XT2-XT4 220 a 250VAC - 220 a 250VDC

Descrição do Produto

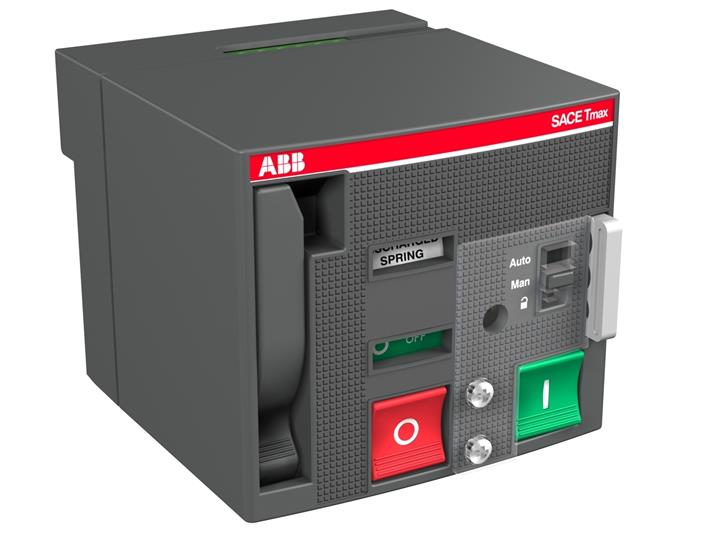

O operador de motor de energia armazenado MOE ou MOE-E disponível para XT2 e XT4 é fornecido:

■ Com cabos de 1 m de comprimento;

■ Com conector para a parte fixa e parte móvel dos dispositivos extraíveis. Se o operador do motor for usado com disjuntores fixos ou plug-in, o conector pode ser facilmente removido;

■ Com flange, para usar no lugar do padrão fornecido com o disjuntor;

■ Com dispositivo de cadeado, somente removível quando o motor está na posição aberta. O dispositivo de cadeado aceita até três cadeados de 8 mm;

■ Com trava do seletor AUTO-MANUAL;

■ Com contatos auxiliares (AUX-MO) que permitem que o modo de controle do motor (manual ou remoto) seja roteado para fora;

■ O operador motorizado pode ser equipado com fechadura com chave;

■ O operador motorizado pode ser equipado com trava para proteger contra a operação manual MOL-M.


Princípios operacionais:

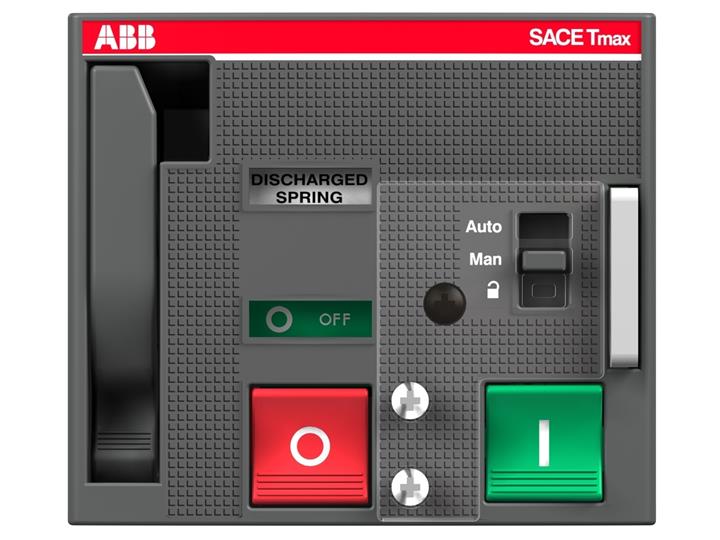

■ Um seletor na frente do MOE, é usado para selecionar o modo de operação:

- AUTO: quando o seletor está nessa posição, os botões na frente do motor são travados. O fechamento do disjuntor só pode ocorrer remotamente por meio de um impulso elétrico, enquanto a abertura é permitida remotamente e pela frente do motor;

- MANUAL: o disjuntor só pode ser aberto / fechado pela frente do motor usando os botões relativos;

- LOCKED: quando o seletor está nessa posição, o disjuntor está na posição aberta. O dispositivo de cadeado pode ser retirado e o motor bloqueado na posição aberta;

■ A operação do operador motorizado através do controle remoto também é garantida por impulsos elétricos permanentes de abertura / fechamento. Uma vez dado um comando de abertura, o próximo comando de fechamento (permanente) é assumido pelo operador do motor após a conclusão da abertura. Da mesma forma, um comando de abertura é retomado assim que a operação de fechamento anterior tenha sido concluída;

■ Os modos de reset dependem do diagrama de cabeamento de reset escolhido pelo cliente.

Quando o módulo Ekip Com é usado, o operador motorizado MOE-E pode ser usado no lugar do operador motorizado MOE. O MOE-E permite que os sinais digitais do sistema de supervisão e monitoramento sejam utilizados por meio dos contatos de liberação e Ekip Com e sejam convertidos em sinais de potência para operar o operador motorizado. Todos os recursos descritos acima para o operador do motor MOE também são válidos para a versão MOE-E.
