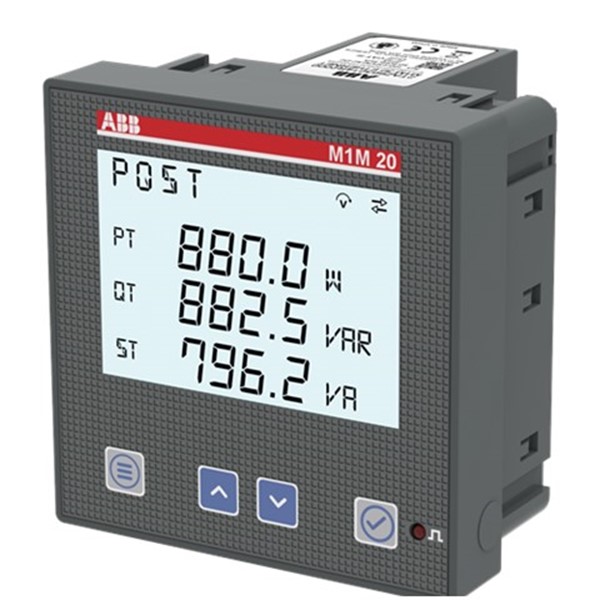

Multimedidor M1M 20 Modbus

M1M 20 Modbus é um medidor multifuncional completo para monitoramento do sistema elétrico, principalmente visando medição de parâmetros elétricos, qualidade de energia e aplicações de rateio do consumo, incluindo medições de energia ativa, reativa e aparente e distorção harmônica total (THD), geração de alertas e alarmes e medição em 4 quadrantes (bidirecional). Possui comunicação serial com protocolo Modbus-RTU.

Qtde:

Descrição do Produto

Multimedidores M1M 20 Modbus



Todos os recursos de medição necessários para monitoramento básico de qualidade de energia e submedição em um único medidor de energia.

Graças às funcionalidades e protocolos de comunicação integrados, a mesma versão do produto se adapta a um número maior de projetos.



Características:

• Display LED retroiluminado

• Navegação por menus intuitiva.

• Ocupa pouco espaço dentro do painel.

• Conectores verticais para facilitar a chegada de cabos pelas laterais.

• Montagem sem necessidade de ferramentas especiais.

• Conformidade com o padrão de precisão IEC 61557-12.

Dados Técnicos

Faixa de Operação 80 a 265 VAC (L-N)mm
Alimentação 100 a 230 VAC / VDC
Dimensão externa 96 x 96 x 77mm
Consumo 5VA max
Faixa de frequência 50/60 Hz
Peso 0,3Kg
Número de fases 3
Exatidão na leitura Classe 1
Interface gráfica Display LCD
Categoria de isolação CAT III 300V
Temperatura de trabalho -5ºC a +55ºC°C
Código do Fornecedor 2TAZ662012R2000
Código Safety Control 049549

Download

Datasheet DATASHEET M1M 15 20 30 Visualizar PDF
Mapa Modbus MAPA MODBUS M1M
Guia Rápido GUIA RAPIDO M1M 20 Visualizar PDF
Manual do Usuário MANUAL M1M 20 Visualizar PDF
