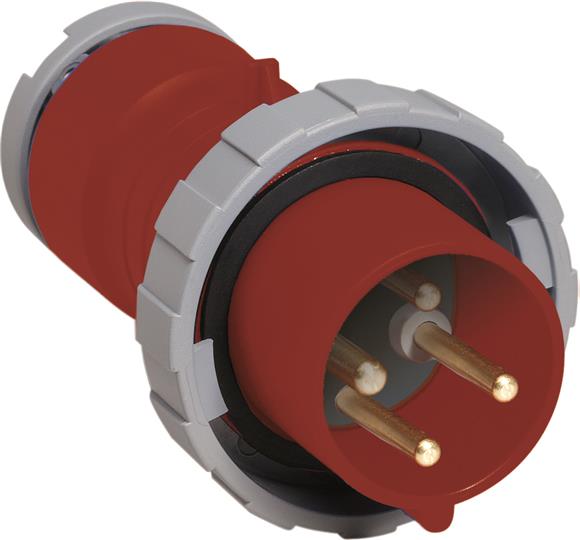

Plugue industrial 32A 3P+T IP67 - 332P3W

Plugue industrial 3P+T para corrente de 32A, tensão de 380 a 415V, vermelho, posição 3h e grau de proteção IP67/IP69.

Qtde:

Descrição do Produto

  • Contatos autolimpantes;
  • Parafusos externos em aço inoxidável;
  • A fixação do cabo TERRA nos plugues e tomadas devem ser feitos por dois parafusos, de forma a garantir que não haverá desconexão indevida;
  • Sistema de prensa-cabo com extremidade emborrachada e com nenhum tipo de fixação por parafuso;
  • Nos dispositivos IP44 os plugues e tomadas deverão possuir alças para suspensão, evitando o contato desnecessário com pessoas, bem como alças, que através de um sistema de abraçadeiras, o plugue seja travado à tomada evitando a desconexão equivocada do sistema;
  • Posição do pino TERRA deve estar conforme a norma IEC 60309-2;
  • Nos conectores “fêmea”, a conexão de Terra deverá ser mais alongada do que a conexão de neutro ou das fases, de forma que sempre seja o primeiro ponto de conexão e o último ponto de desconexão;
  • Para instalações com tomadas de superfície ou sobrepor, deve ser considerado o uso de tomadas com bloqueio através de chave seccionadora sob carga no mesmo invólucro. Esta chave deve estar intertravada à tomada de forma que o operador apenas consiga retirar o plugue do soquete ou retirar a tampa do invólucro quando a chave seccionadora estiver na posição desligada.

    Normas
  • NBR5410 – Instalações Elétricas de Baixa Tensão;
  • IEC-60309-1,-2 e -4 – Plugues e tomadas para uso industrial.

Dados Técnicos

Descrição dos terminais 3P+T
Posição do pino terra 3Horas
Corrente máxima 32A
Certificações IEC 60309-1, -2
Seção do Cabo 2.5 a 6mm²
Tipo Plugue
Cor Vermelho
Encapsulamento Plástico
Grau de proteção IP 67
Série Tough & Safe
Fabricante ABB
Código do Fornecedor 2CMA166732R1000
Código Safety Control 025191

Download

Catálogo CATÁLOGO DE PLUGUES E TOMADAS Visualizar PDF
Datasheet DATASHEET 332P3W Visualizar PDF
