Relé de Monitoramento de Inércia - LH5946

Descrição do Produto

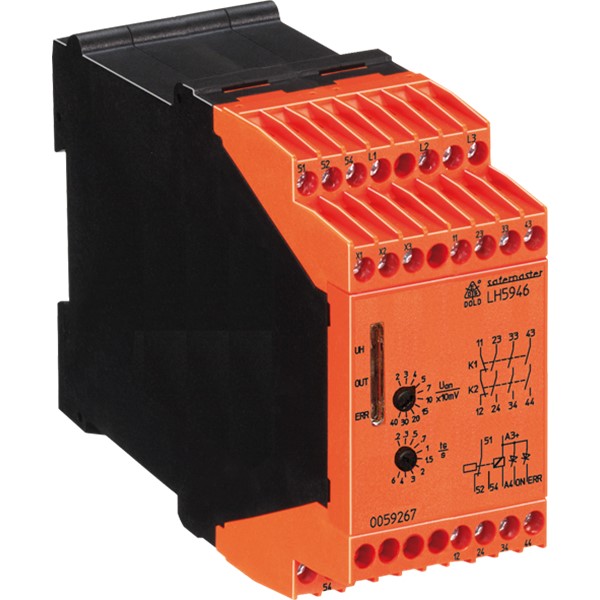

RELÉ LH5946

O LH 5946 é conectado aos terminais do motor e mede a tensão induzida de um motor de roda livre. Se a tensão de retorno cai para 0 simultaneamente em ambos os canais, isso indica paralisação e que a saída de relé está energizada.
Para adotar a unidade para todos os diferentes tipos de motores e aplicações, o limite de tensão que indica a parada no LH 5946 é ajustável. O atraso de tempo entre a detecção e a energização do relé é ajustável (tempo de parada).
Além disso, a unidade detecta fios quebrados nas entradas de medição L1 / L2 / L3. Se o fio quebrado for detectado, os relés de saída entrarão em estado seguro (como com o motor em funcionamento). Este estado é armazenado e pode ser redefinido pelos terminais X3-X2.
Os sinais de entrada de ambos os canais são comparados permanentemente. Se os sinais são diferentes por mais de 2,5 segundos, uma falha de simultaneidade é detectada. Esta falha reinicia quando ambos os canais de entrada recebem sinais simultâneos com um nível, acima do limite de tensão e histerese.
Para os terminais X1-X2 o circuito de realimentação dos contatores externos (usado para reforço de contato) está conectado (contato NF). Se nenhum circuito de feedback for necessário, esses terminais devem ser vinculados. Terminais abertos causarão uma mensagem de falha.
