Sensor capacitivo ideal para aplicações simplificadas, com alta performance e robustez. Tensão de operação de 20-250 VAC, diâmetro M18, instalação faceada, distância sensora 1...15 mm, saída 2 fios NA e conexão a conector M12 - 4 pinos.
Sensores capacitivos são adequados para detectar metais, não metais, sólidos e líquidos. O circuito oscilante é influenciado por variações de capacidade. Esta variação da capacitância é devido à condutividade ou não condutividade dos diferentes materiais. Os materiais condutores mudam a capacitância do sensor, enquanto os materiais não condutores mudam a constante dielétrica. Ou seja, quando qualquer material chega perto da face ativa o sensor realiza a comutação em sua saída.
Entre as mais comuns tarefas empregadas a estes modelos, são o controle de nível em reservatórios ou tanques de estocagem. Porém, é indicado verificar a aplicação e onde o mesmo será instalado para sua correta integração.
VANTAGENS
-Não é afetado por umidade
-Sem peças móveis, sem desgaste mecânico
-Independentemente da cor do objeto para detectar
-Controle de nível simples e de baixo custo
Detecções simples para diversificadas aplicações. Modelos construídos em latão niquelado e plástico PBT, com versões que possuem temporização On- Delay / Off- Delay, tensão de operação em DC, AC, e versões com saída relé SPDT, e opções com comprimento padrão (110 a 88mm).
Alcances de 5 a 25mm em diâmetros M18 e M30, e versões com conexões a cabo, conector M8 ou conector M12 e grau de proteção IP67.
A Safety Control é uma empresa especializada em sensores, leitores de códigos, sistemas de visão e inspeção automática, rastreabilidade e indústria 4.0. Equipamentos de ponta e de alta tecnologia que irão fazer a diferença e agregar valor à sua empresa e seu produto. Nosso time de especialistas está a sua disposição!

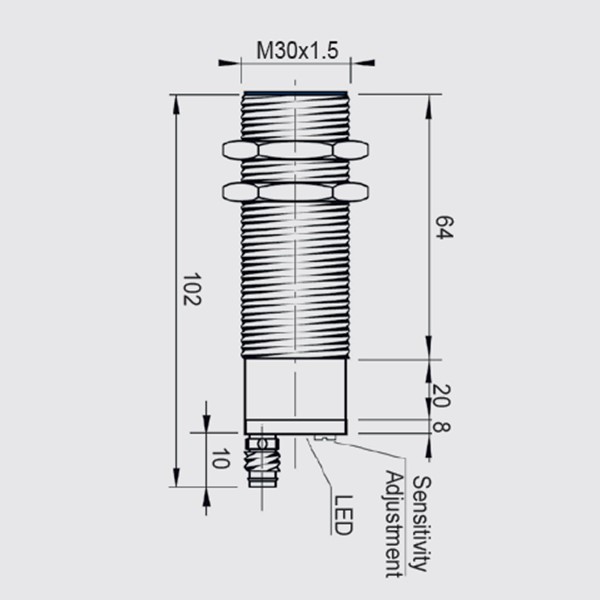

Dimensões | Ø 30 x 64mm |
Rosca (A) | M30x1,5 |
Instalação | Faceado |
Conexão | Conector de encaixe, M8 - 4-polos |
Saída de comutação | PNP Contato normalmente aberto/normalmente fechado (NA/NF) |
Frequência de comutação | 10Hz |
Alcance | 1...15 mm |
Material do invólucro | Latão nickelado |
Superfície ativa, material | PBT |
Temperatura ambiente | -25...70°C |
Tensão de serviço UB | 10...30 VDC |
Classe de proteção | IP67 |
Código Safety Control | 002631 |
Código do Fornecedor | 958901080 |
Catálogo | CATÁLOGO SENSORES CAPACITIVOS | Visualizar PDF |
Datasheet | DATASHEET CS10K2 | Visualizar PDF |
