Sensor capacitivo ideal para aplicações simplificadas, com alta performance e robustez. Tensão de operação de 10...30 VDC, diâmetro M18, instalação não faceada, distância sensora 1...10 mm, saída PNP NA+NF e conexão a conector M8 - 4 pinos.
Sensores capacitivos são adequados para detectar metais, não metais, sólidos e líquidos. O circuito oscilante é influenciado por variações de capacidade. Esta variação da capacitância é devido à condutividade ou não condutividade dos diferentes materiais. Os materiais condutores mudam a capacitância do sensor, enquanto os materiais não condutores mudam a constante dielétrica. Ou seja, quando qualquer material chega perto da face ativa o sensor realiza a comutação em sua saída.
Entre as mais comuns tarefas empregadas a estes modelos, são o controle de nível em reservatórios ou tanques de estocagem. Porém, é indicado verificar a aplicação e onde o mesmo será instalado para sua correta integração.
VANTAGENS
-Não é afetado por umidade
-Sem peças móveis, sem desgaste mecânico
-Independentemente da cor do objeto para detectar
-Controle de nível simples e de baixo custo
Detecções simples para diversificadas aplicações. Modelos construídos em latão niquelado e plástico PBT, com versões que possuem temporização On- Delay / Off- Delay, tensão de operação em DC, AC, e versões com saída relé SPDT, e opções com comprimento padrão (110 a 88mm).
Alcances de 5 a 25mm em diâmetros M18 e M30, e versões com conexões a cabo, conector M8 ou conector M12 e grau de proteção IP67.
A Safety Control é uma empresa especializada em sensores, leitores de códigos, sistemas de visão e inspeção automática, rastreabilidade e indústria 4.0. Equipamentos de ponta e de alta tecnologia que irão fazer a diferença e agregar valor à sua empresa e seu produto. Nosso time de especialistas está a sua disposição!
Tensão de operação | 10...30 VDC |
Distância de operação | 10mm |
Saída | PNP |
Range de operação do sensor capacitivo | 1...10mm |
Função da saída | NA + NF |
Corrente de saída do sensor | 200mA |
Trimmer de sensibilidade | Sim |
Frequência de chaveamento do sensor | 10Hz |
Instalação | Não faceada |

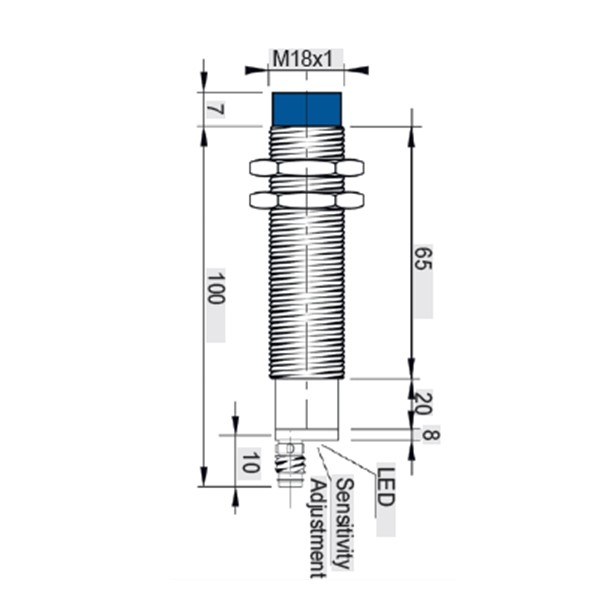

Diâmetro / formato do sensor | M18 |
Conexão do sensor | M8 - 4 pinos |
Comprimento total do sensor | 100 mm |
Modelo de construção | Standard |
Material da carcaça | Latão nickelado |
Material da face sensora | Plástico - PBT |
Temperatura de operação | -25 ... +70°C |
Grau de proteção | IP 67 |
Aplicação do sensor | Aplicação básica |
Código do Fornecedor | 958901270 |
Código Safety Control | 002630 |
Catálogo | CATÁLOGO SENSORES CAPACITIVOS | Visualizar PDF |
Datasheet | DATASHEET CS14K2 | Visualizar PDF |
