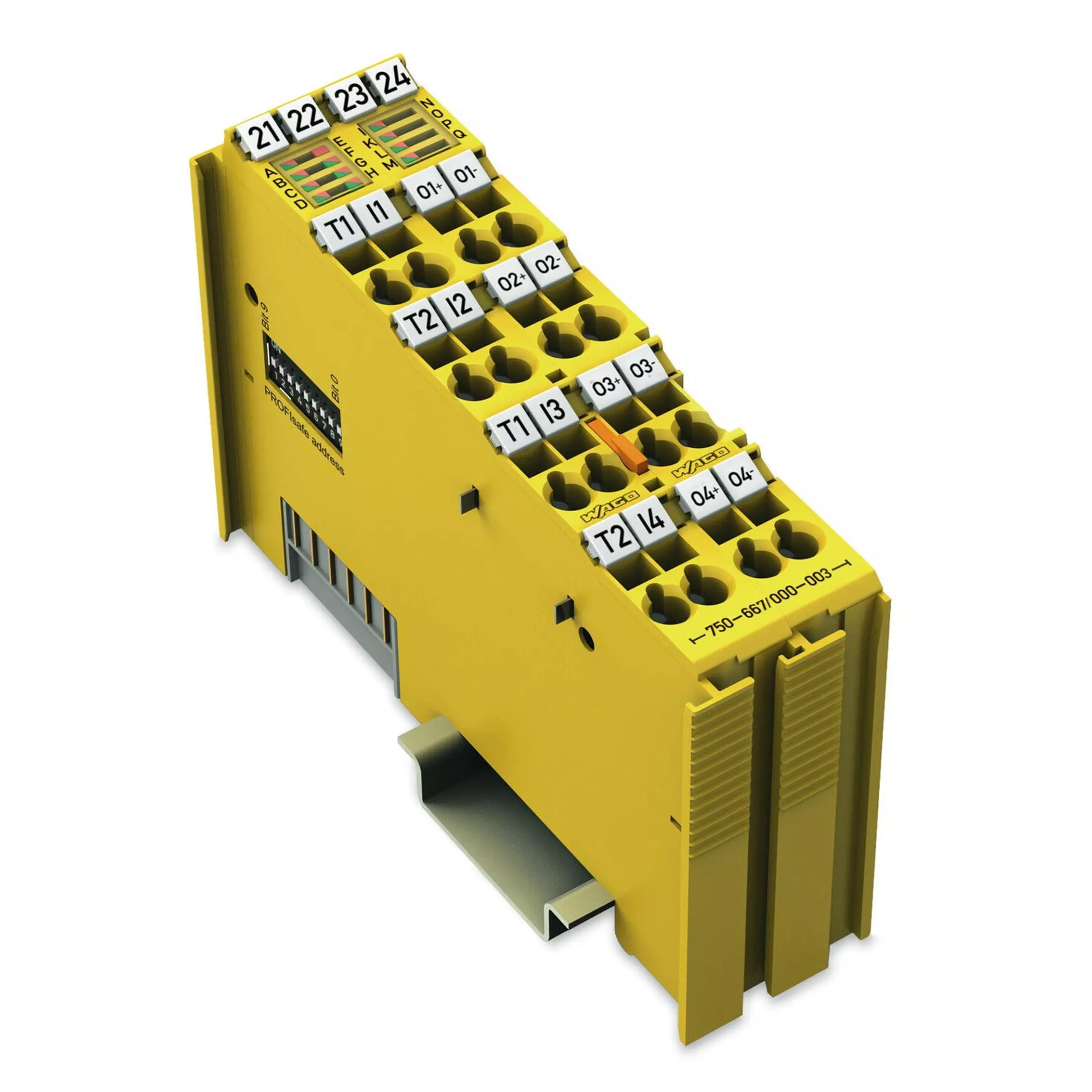

Módulo de saída/entrada digital de 4/4 canais - 750-667/000-003

Descrição do Produto

Módulo de saída/entrada digital de 4/4 canais - 750-667/000-003

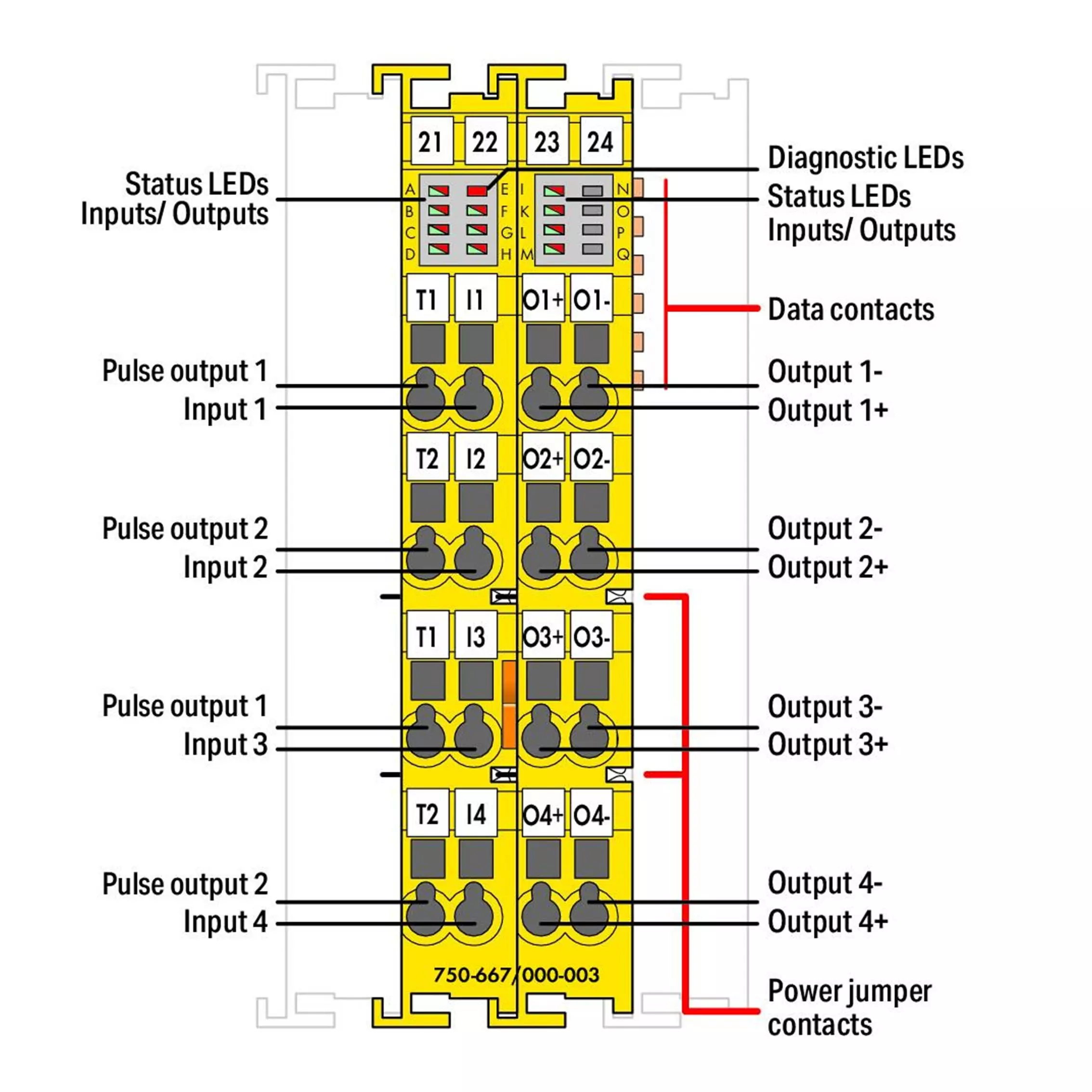

O módulo 75x-667/000-003 está equipado com 4 saídas de potência (O1 … O4) e 4 entradas sensíveis ao relógio (I1 … I4). Os sensores podem ser fornecidos diretamente com 24V, ou alimentados por 2 saídas com relógio diferente (T1 … T2).

As entradas conectam switches livres de potencial, swithces de emergência com contatos, switches de porta de proteção, seletores de modo, assim como sensores de segurança e saídas semicondutoras (como barreiras de luzes, saídas de PLCs). A saída de energia DC 13 tanto indutiva como capacitiva, carrega com até 2A de corrente classificada sem necessidade de um circuito externo adicional.

As saídas de energia operam em modo bipolar (comutação de lado alto/lado baixo) e unipolar (potencial comum em um lado da carga).

O módulo monitora curto-circuitos, circuitos cruzados e alimentação de 24V de fontes separadas. O monitoramento e os parâmetros relevantes à segurança (como modos operacionais, pulsos de teste de desligamento, discrepâncias ou tempos de filtragem) podem ser facilmente configurados via WAGO-I/O-CHECK.

A ferramenta de configuração pode ser integrada de forma conveniente aos sistemas de engenharia que suportem as Tool Calling Interfaces CC2 e CC3 (TCI).

Ao trocar módulos, os parâmetros são carregados automaticamente na unidade de controle através de servidor iPar compatível com PROFIsafe — dependendo das configurações. O endereço do PROFIsafe pode ser definido via DIP switch, na lateral do módulo ou WAGO-I/O-CHECK.

Os módulos suportam os protocolos V1 (PROFIBUS) e V2 (PROFIBUS, PROFINET) PROFIsafe.

Módulos de entrada individuais podem ser organizados em qualquer configuração ao configurar o nó do barramento de campo.

Para proteger o módulo contra surtos de tensão (proteção contra sobretensão conforme IEC 61000-4-5), um módulo de filtro WAGO ou um filtro de surto externo deve ser usado para a tensão de alimentação de 24 V.

Consulte o manual do produto para mais informações (disponível em alemão e inglês).
